标志
一、产品分类:
道路交通标志分为主标志和辅助标志两大类。
主标志又分为警告标志、禁令标志、指示标志、指路标志、旅游区标志和道路施工安全标志六种。

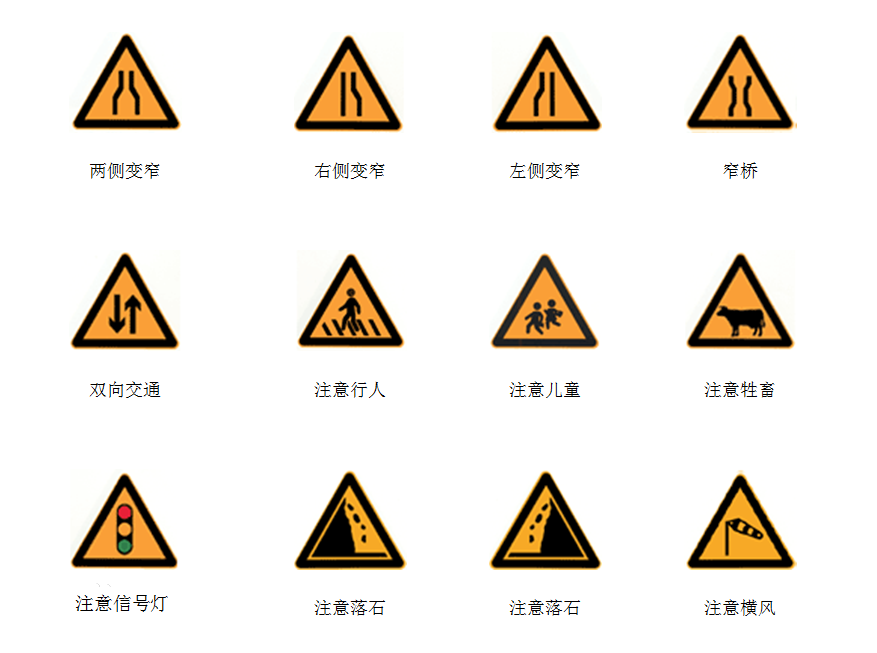

警告标志是起警告作用。共有49种。警告车辆、行人注意危险地点的标志。颜色为黄底、黑边、黑图案,形状为顶角朝上的等边三角形。

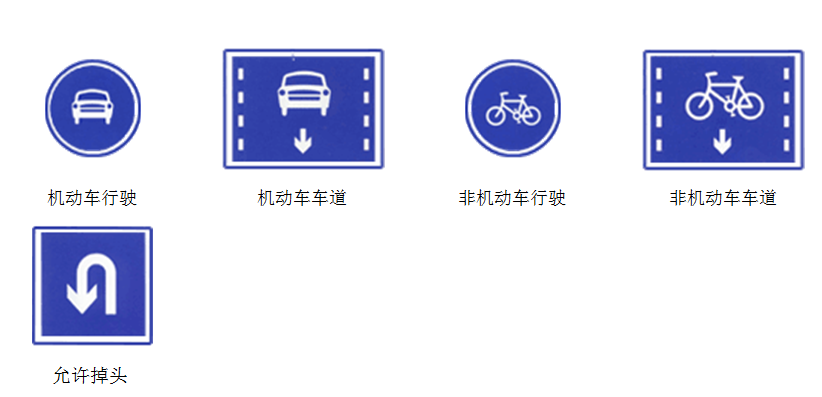

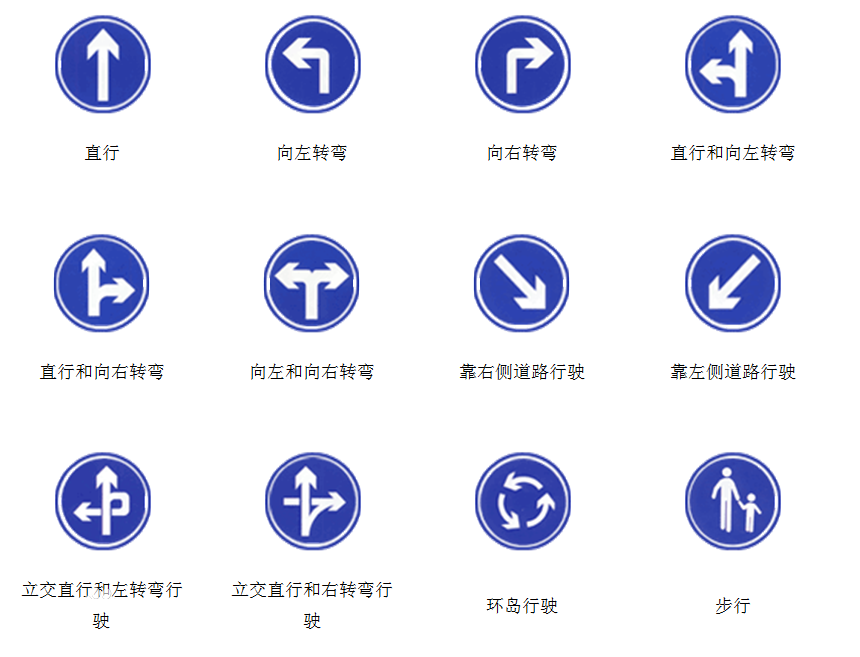

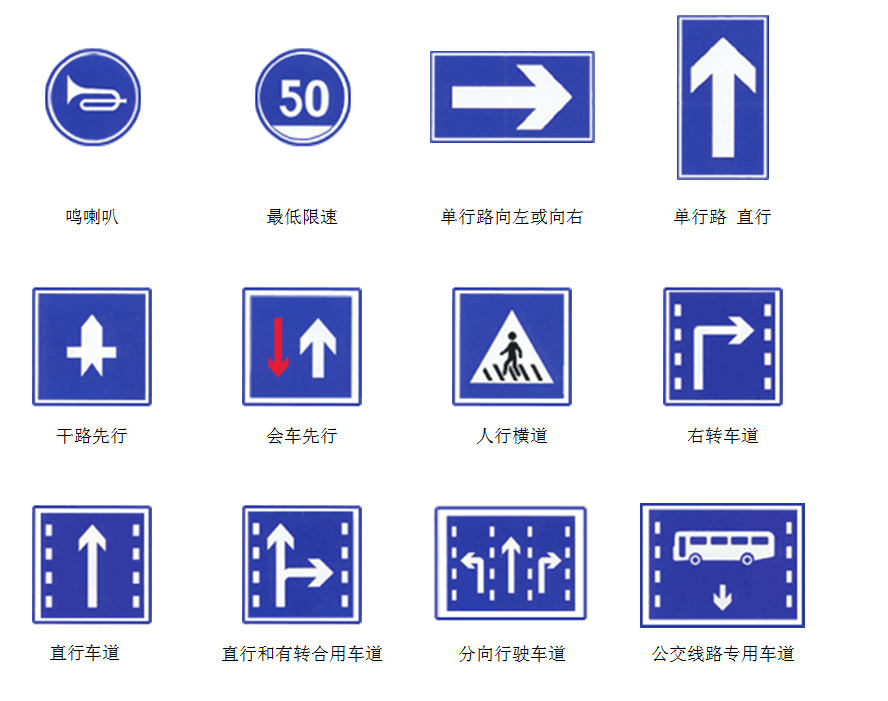

指示标志是起指示作用。共有29类。指示车辆、行人行进的标志。颜色为蓝底、白图案;形状分为圆形、长方形和正方形;设置在需要指示车辆、行人行进的路段或交叉口附近。

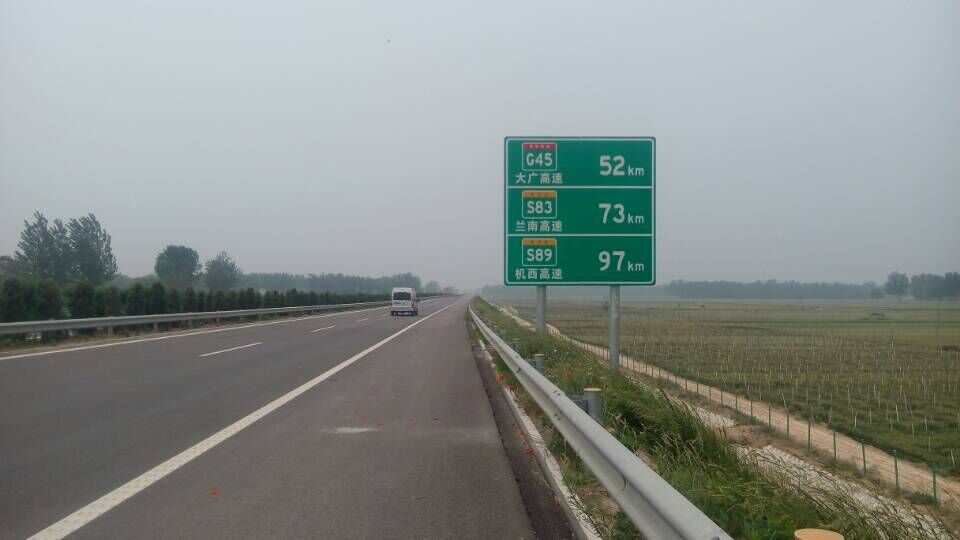

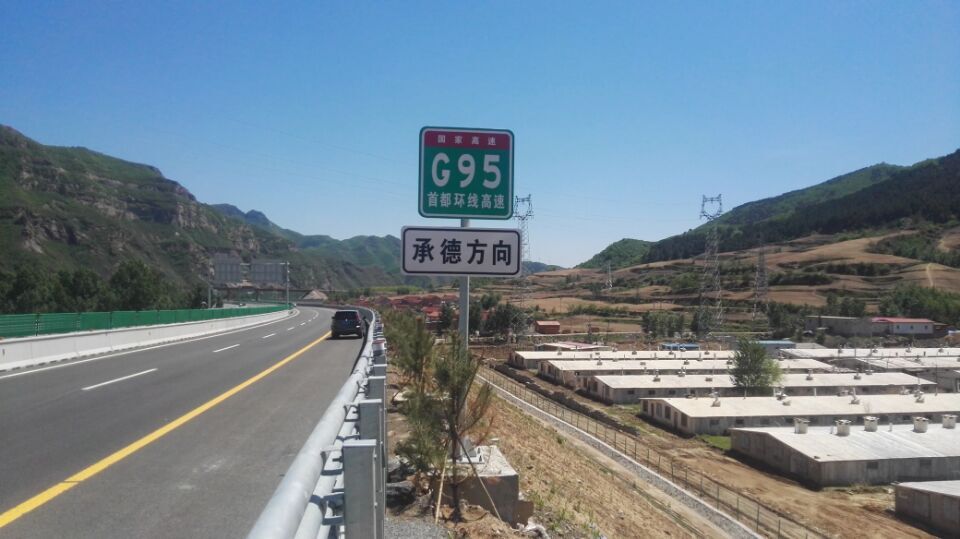

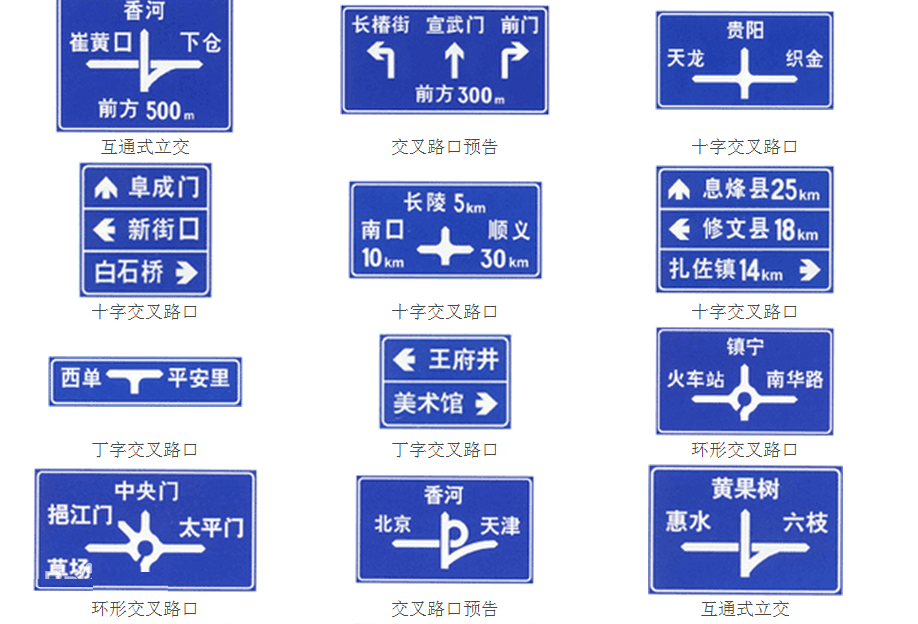

指路标志是起指路作用。共有146种。传递道路方向、地点、距离信息的标志。颜色除里程碑、百米桩外,一般为蓝底、白图案;高速公路一般为绿底、白图案;形状除地点识别标志、里程碑、分合流标志外,一般为长方形和正方形。设置在需要传递道路方向、地点、距离信息的路段或交叉口附近。

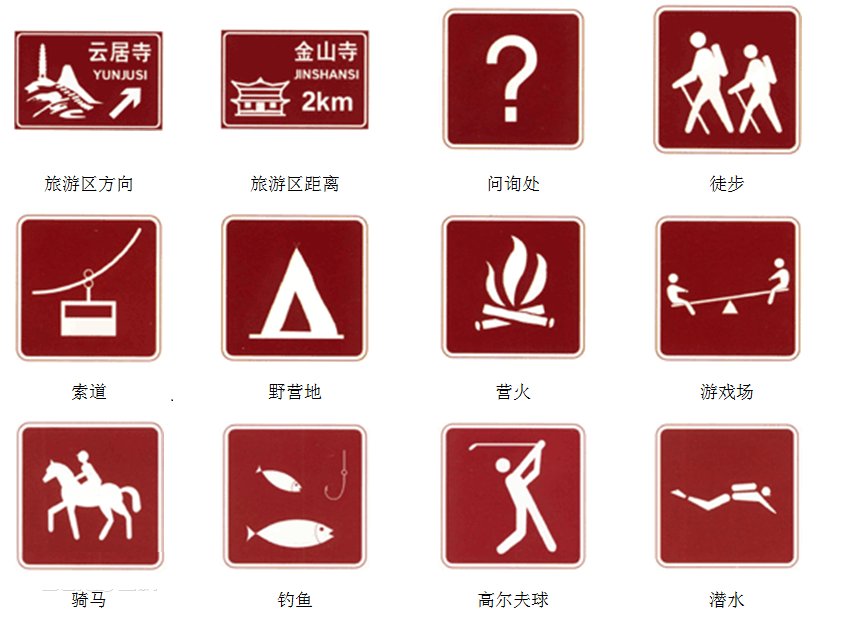

旅游区标志共有17类。提供旅游景点方向、距离的标志。颜色为棕色底、白色字符图案;形状为长方形和正方形。旅游区标志又可分为指引标志和旅游符号两大类,设置在需要指示旅游景点方向、距离的路段或交叉口附近。

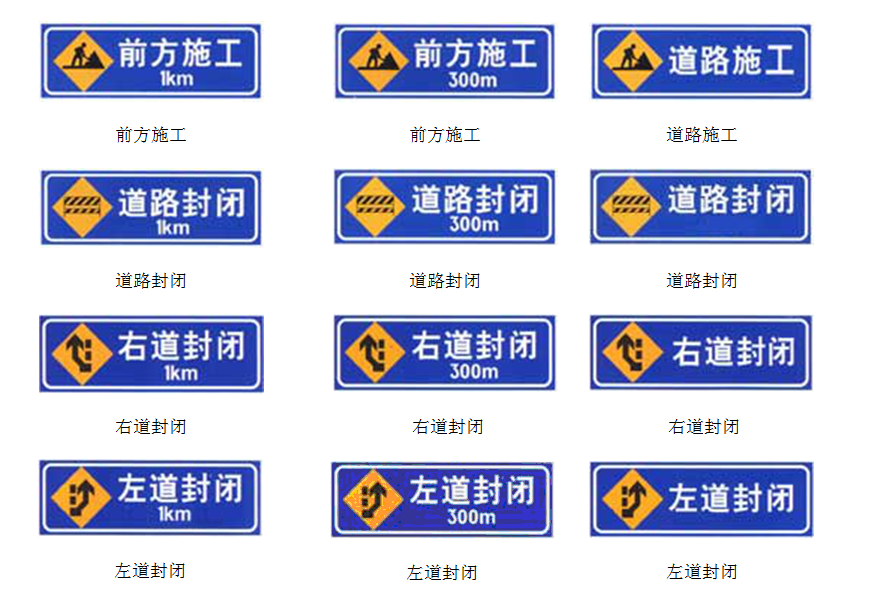

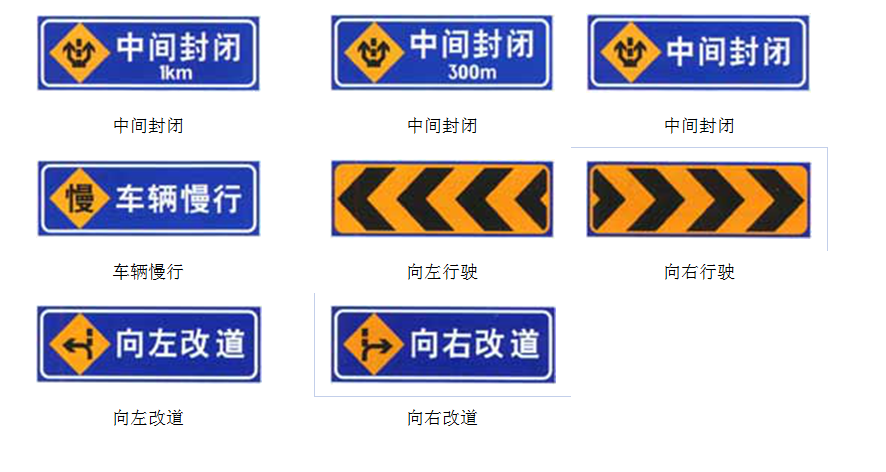

道路施工安全标志是通告道路施工区通行的标志。用以提醒车辆驾驶人和行人注意。共有26种。其中,道路施工区标志共有20种,用以通告高速公路及一般道路交通阻断、绕行等情况。设在道路施工、养护等路段前适当位置。
辅助标志是在主标志无法完整表达或指示其内容时,为维护行车安全与交通畅通而设置的标志,为白底、黑字、黑边框,形状为长方形,附设在主标志下,起辅助说明作用。
二、组成结构:
1、颜色外观一般情况下交通标志颜色的基本含义如下:

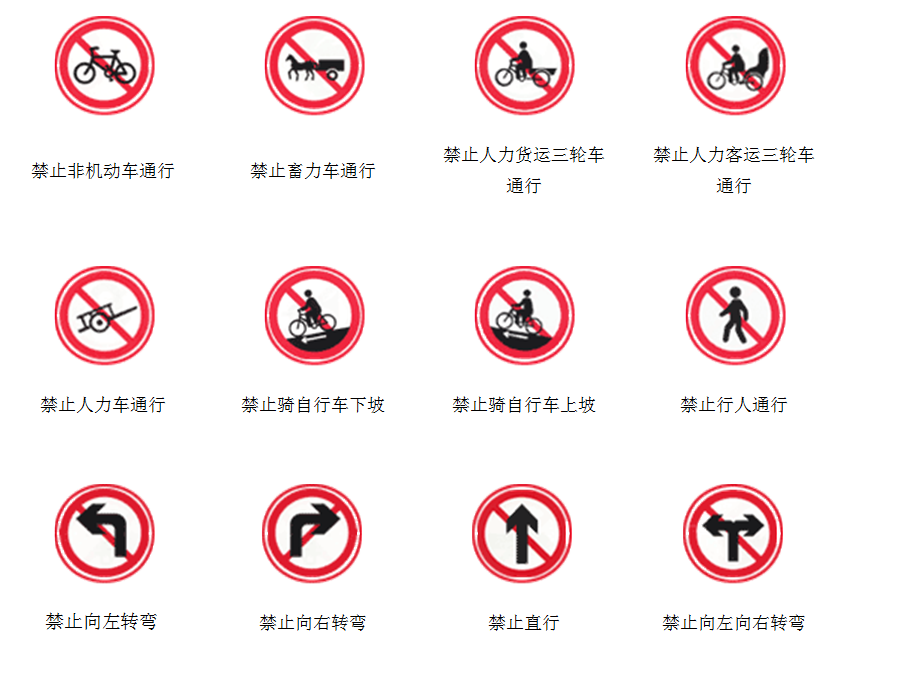

a. 红色:表示禁止、停止、危险,用于禁令标志的边框、底色、斜杠,也用于叉形符号和斜杠符号、警告性线性诱导标的底色等。
b. 黄色或荧光黄色:表示警告,用于警告标志的底色。
c. 蓝色:表示指令、遵循,用于指示标志的底色;表示地名、路线、方向等行车信息,用于一般道路指路标志的底色。
d. 绿色:表示地名、路线、方向等行车信息,用于高速公路和城市快速路指路标志的底色。
e. 棕色:表示旅游区及景点项目的指示,用于旅游区标志的底色。
f. 黑色:用于标志的文字、图形符号和部分标志的边框。
g. 白色:用于标志的底色、文字和图形符号以及部分标志的边框
h. 橙色或荧光橙色:用于道路作业区的警告、指路标志。
i. 荧光黄绿色:表示警告,用于注意行人、注意儿童警告标志。
交通标志的形状一般使用规则如下:
a. 正等边三角形:用于警告标志;
b. 圆形:用于禁令和指示标志;
c. 倒等边三角形:用于“减速让行”禁令标志;
d. 八角形:用于“停车让行”禁令标志;
e. 叉形:用于“铁路平交道口叉形符号”警告标志:
f. 方形:用于指路标志,部分警告、禁令和指示标志,旅游区标志,辅助标志,告示标志灯。
2、照明标识:
a)内部照明标志
标志板内装照明装置,采用半透明材料制作标志面板,有单面显示和两面显示两种。内部照明标志可根据标志板的大小,承受的风力进行结构设计。确保标志面照度均匀,在夜间具有150m 的视认距离。灯箱结构合理,金属构件经防腐处理,防雨防尘,电器元件耐久可靠,检修方便。
b)外部照明标志
外部光源照亮标志面的方式。
外部照明标志的光源应进行专门设计。照明灯具及其影阴不能影响标志认读。外部光源在标志面上的照度不得有明显不均匀,均匀度(最大照度/最小照度)须在4 以下,确保在夜间具有150m 的视认距离。外部照明光源不能给路上司机造成眩目。
支撑灯具的构件应进行防锈处理,照明器件耐久可靠,性能优良,检修方便。
交通标志板可采用铝合金板、挤压成型的铝合金型材、薄钢板、合成树脂类板材等制造,所用材料应符合现行《公路交通标志板》( TI'/T 279 )的规定,厚度应根据计算确定。
3、支撑结构:
(1)交通标志立柱、横梁等可采用钢管、H型钢、槽钢及钢筋混凝土等材料制作,钢管顶端应设置柱帽。钢构件应进行防腐处理。
(2)交通标志应设置钢筋混凝土基础,位于桥梁段的单柱式交通标志可采用钢结构附着在桥梁上。
3.1结构设计:
1、设计基本风速应采用当地平坦空旷地面,离地面lOm高,重现期为50年lOmin平均最大风速值,并不得小于22m/s。
2、交通标志结构应按承载能力极限状态和正常使用极限状态进行设计,并应同时满足构造和工艺方面的要求。
3、交通标志的结构重要性系数可分为两个等级:
(1)位于高速公路、一级公路七的悬臂式、门架式交通标志,结构重要性系数
(2)位于高速公路、一级公路上的其他类型的交通标志及位于其他等级公路上的交通标志,结构重要性系数Y。=0.9。
4、交通标志结构的荷载计算与组合、极限状态设计方法、地基基础的设计应符合现行《公路桥涵设计通用规范》( JTC D60 )、《公路桥涵地基与基础设计规范》(JTJ 024)、《钢结构设计规范》(JB 50017)和《道路交通标志和标线》( JB 5768)等的规定。
三、制作材料:
(1)公路交通标志板均应采用符合现行《公路交通标志反光膜》(GB/T 18833)要求的反光膜或其他逆反射材料制作。
(2)交通标志板采用反光膜材料时,高速公路、一级公路上宜采用一、二级反光膜,二、三级公路的交通标志宜采用三、四级反光膜,四级公路宜采用四、五级反光膜。
(3)门架、悬臂型等悬空类交通标志,宜采用比路侧交通标志等级高的反光膜。
(4)在保证均匀性和条件容许时,可以采用照明或发光二极管增加重要标志的视认效果。
a)反光材料的种类及性能
用于标志面的反光材料按其结构的不同可以分为透镜埋入型、密封胶囊型、微棱镜型等品种。其反光原理为:射向标志面的光线应沿入射光线的反方向反回光源。由于标志位置和车辆行驶条件的不同,用于标志面的反光材应具有优良的广角性和逆反射性能。在不同入射角(汽车前照灯光线与标志表面法线之间的夹角)、不同观测角(汽车前照灯光线与标志反射回驾驶者眼睛的光线间的夹角)的条件下,用于标志面的反光膜的逆反射系数值应符合JT/T279 的规定。
b) 反光材料的应用与选择
1)各级道路的交通标志原则上均应采用反光材料制作标志面。
2)高速公路、一级公路及城市主干路的交通标志宜采用一~三级反光膜;二、三级公路及一般城市道路的交通标志宜采用四级以上的反光膜。四、五级反光膜可用于四级公路和交通量很小的其他道路。
3)高速公路、一级公路、城市快速路上的曲线段标志,及城市地区的多路交叉路口,宜采用三级以上反光材料。
4)高速公路、城市快速路上的门架标志和悬臂标志,为获得与路侧标志相当的反光效果,宜选用比路侧标志所用反光膜等级为高的反光材料,或把门架标志和悬臂标志上的字符改用反射器,以改善其夜间视认性。在有条件的重要路段,也可采用照明标志。
c)交通标志的颜色规定及参考相关色样。
四、技术要求:
1、指导思想:
1)、交通标志应体现公路及周边路网的特点,使驾驶员准确确定自己所处的位置、找到正确的目的地,并对路网中的交通量进行合理分配;
2)、交通标志应能加强驾驶员安全行车的意识;
3)、交通标志应容易识别、易于理解;
4)、交通标志的设置应系统、连续、均衡、避免信息过载;
5)、动态交通标志的设置不应妨碍静态交通标志的使用。
6)、收集公路的道路、交通、气象、环境及周边路网等基础资料;
7)、确定公路交通标志的实施标准、规模;
8)、从安全、环保、技术、经济、美观等方面进行方案比较,选择最佳方案。
2、设置原则:
1)、公路交通标志的设置,应以不熟悉周围路网体系的公路使用者为设计对象,综合考虑周边路网与公路条件、交通条件、气象和环境条件等因素,制定合理的设置标准,根据各种交通标志的功能和驾驶人员的行为特征进行合理设置。
2)、对二级及以上等级的公路和其他等级的国、省道公路应优先设置指路标志,其他公路或未设置相关指路标志的公路,经论证可设置必要的警告标志。禁令标志应设置在交通法律、法规发生作用的地点附近醒目的位置,并应避免与其他交通标志的互相影响。限速标志应根据不同路段的通行能力、车型构成比例、车辆的运行速度等分段进行设置。
3)、在选择路网中指路标志标示的目的地信息时,应根据路网密度、公路等级、公路功能、目的地知名度等进行统一考虑。不同种类的交通标志信息应互相呼应,不得出现信息中断。
4)、交通标志沿公路纵、横向设置的位置应符合现行《道路交通标志和标线》( GB5768)的规定。位于高速、一级公路路侧安全净区内的交通标志应根据标志结构规格采用解体消能结构或设置护栏加以防护,位于其他公路路侧安全净区内的交通标志宜进行必要的诱导。
5)、公路交通标志的任何部分不得侵入公路建筑限界以内,路侧柱式交通标志的安装高度应考虑其板面规格、所在位置的线形特点和地形特征、是否有行人通行等因素,悬臂、门架式等悬空标志净空高度应较公路净空预留20一50cm的余量。
6)、交通标志安装时,标志板面的法线应与公路中心线平行或成一定角度。路侧安装的禁令标志和指示标志为0°一45°,指路标志和警告标志为0°一10°。悬臂、门架或附着式悬空标志安装时,标志的安装角度应与道路中心线垂直或前倾0°一10°。
3、设计原则:
(1)应正确处理颜色、文字、箭头、编号、图形及边框的关系,使标志版面清晰、美观;
(2)同类交通标志应采用同一类型的标志版面;
(3)门架式交通标志的各交通标志板宜统一高度、统一边框规格。
五、主要种类:
交通标志的支撑方式可分为柱式、悬臂式、门架式、附着式四种。

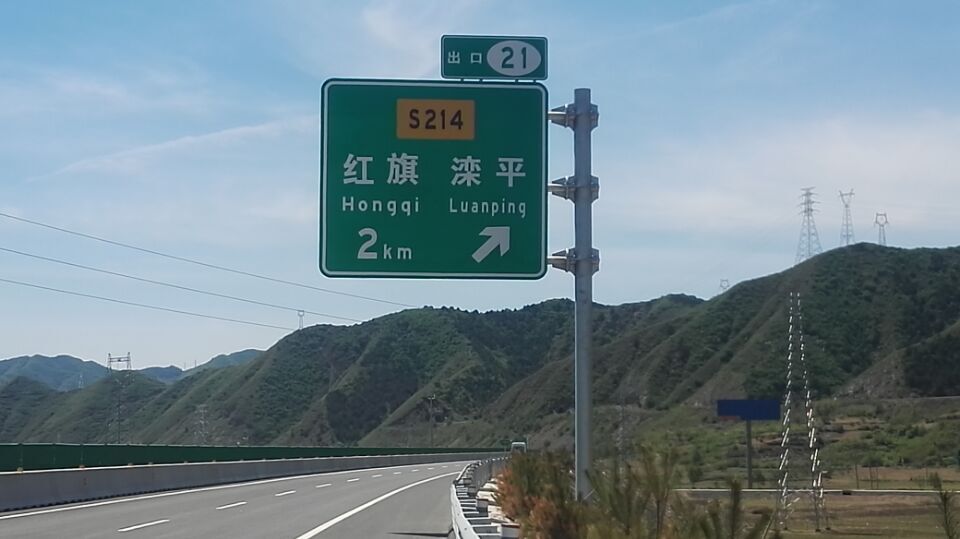

柱式标志是是标志板安装在一根或多根立柱上,适用于中、小型尺寸的警告、禁令、指示标志和小型指路标志,分为单柱式和多柱式。

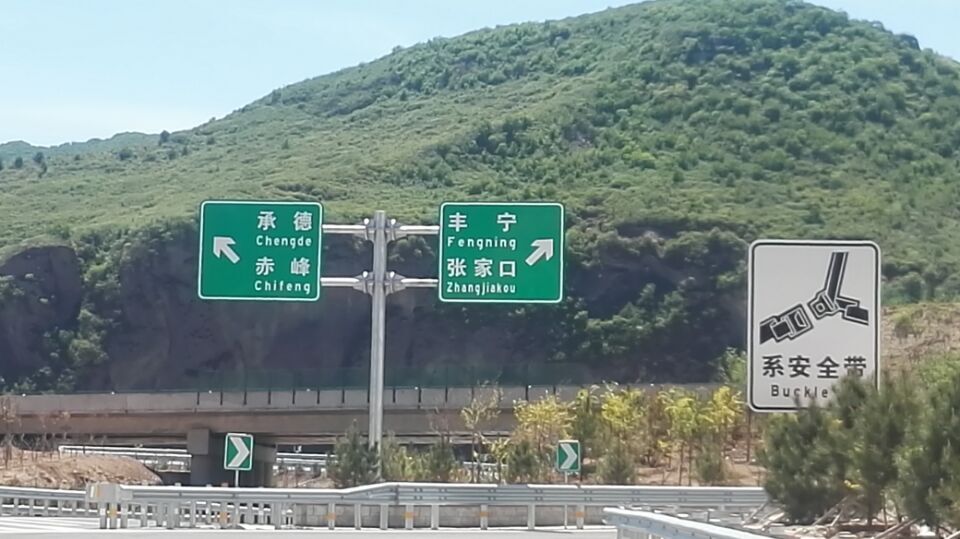

悬臂式标志标志板安装于悬臂上,标志下缘离地面的高度应大于该道路规定的净空高度,分为单悬臂式和双悬臂式。

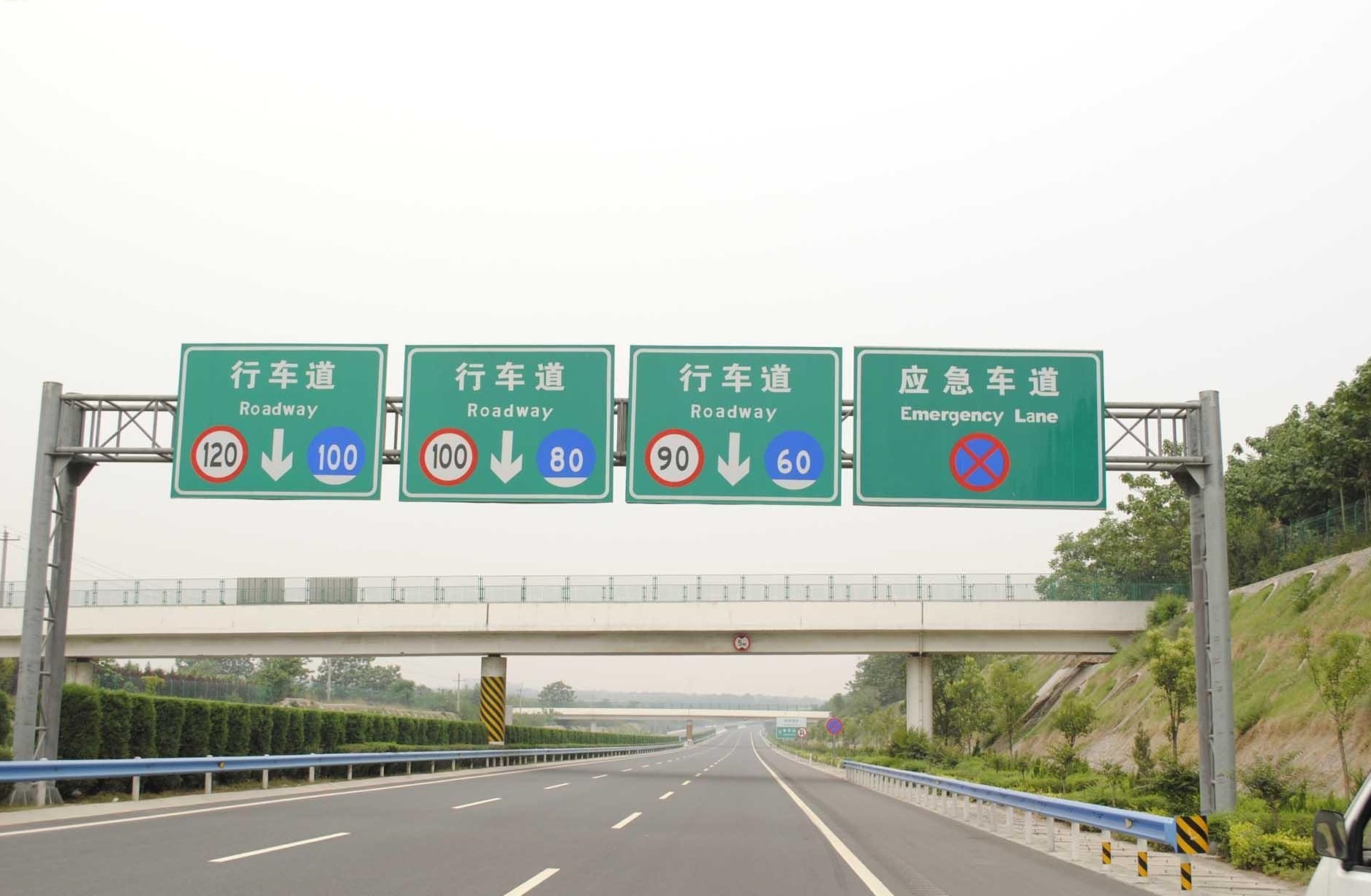

门架式标志是标志安装在门架上,标志下缘离地面的高度应大于该道路规定的净空高度。
附着式标志是附着安装在上跨桥和附近构造物上,按附着版面所处位置不同分车行道上附着式、路测附着式两种。
交通标志支撑方式应根据交通量、车型构成、车道数、沿线构造物分布、风荷载大小以及路侧条件等因素综合确定。
(1)警告、禁令、指示标志和小尺寸指路标志宜采用单柱式支撑方式,中、大型指路标志可采用双柱或多柱式支撑方式。
(2)当符合下列条件时,根据需要可采用悬臂式或门架式等悬空支撑方式(版面内容少时,宜采用悬臂式):
①交通量达到或接近设计通行能力时;
②互通式立交的设计很复杂时;
③单向有三个或三个以上车道时;
④互通式立体交叉间距较近时;
⑤出口为多车道时;
⑥大型车辆所占比例很大时;
⑦穿越多个互通式立体交叉、为保持标志信息设置位置的一致性时;
⑧路侧安装空间不足或受遮挡时;
⑨连接两条高速公路之间的枢纽互通时;
⑩出口匝道为左向出口时;
⑧平面交叉口标志或位于互通式立体交叉减速车道起点处的出口预告标志。
(3)公路沿线设置有上跨天桥等构造物,路侧设置有高挡土墙、照明灯杆等时,交通标志在满足公路建筑限界要求的前提下,可以采用附着式支撑方式。
六、技术标准:
交通标志采用的颜色、形状、图形符号应符合现行《道路交通标志和标线》(GB5768)的规定。
1、箭头规定:
指路标志上使用的箭头应以一定角度反映车辆的正确行驶方向。
(1)门架式标志或跨线桥上附着式标志的箭头,用来指示车道的用途或行驶目的地时,箭头应向下,并指向该车道的中心线;用来指示出口方向时,箭头应倾斜向上,倾斜角度应能反映出口车道的线形。
(2)路侧安装的指路标志,表示直行方向的箭头应指向上方,表示转向方向的箭头应与转向车道的线形保持一致。同时出现向上和向左、向右的三个箭头时,指向右侧的箭头应放置在最右侧,指向上、左的箭头应放置在最左侧。
(3)箭头可以放置在主要标志文字的下方,或文字一侧的适当部位。
2、文字规定:
公路的指路标志应采用汉字,根据需要可与其他文字并用。当标志采用中、英两种文字时,地名应用汉语拼音,专用名词应用英文。因版面规格限制时,部分英文可以采用缩写。
3、尺寸规定:
警告、禁令、指示标志的板面尺寸和指路标志的文字高度,应由公路的设计速度决定,指路标志的板面尺寸,还应考虑字符数量、图形符号、其他文字和版面美化等因素,其他文字与汉字高度的关系,地点应放在最左侧,地名由近而远、从上到下排列。如果几个独立的标志板组成一组,则各板的长度应相同。地点、方向标志中,直行标志应设置在最上部,其下为向左、向右可以到达的地点。
当路段运行速度与设计速度之差大于20}n/h时,宜按运行速度对交通标志的版面规格及视认性加以检验。
4、有效功能:
交通标志的设置应考虑人的行为特征。人的行为在交通工程和道路安全中的作用主要表现在视觉信息、信息需求、信息处理等三个方面。
4.1视觉信息:
据估计,驾驶员在驾驶车辆行驶时所需要的信息中,占90%的为视觉信息。人的视觉特征如视野的深度、宽度,眼睛的移动、色彩的识别、亮度和眩光的影响、速度的判断等,是交通标志设置的基本考虑要素。
4.2信息需求:
对公路使用者来说,几乎所有的信息都是通过视觉的传递接收的,因此设置交通标志时,应注意其显著性、易理解性、可信性和定位性。
4.3信息处理:
驾驶员的驾驶任务包括获取信息、处理信息、选择行动方案、实施行动方案,并通过重复这一过程来观察决策的结果。
由于人的行为的局限性和驾驶员、车辆和公路环境之间的关系使得上述过程非常复杂。设置交通标志时,还应考虑驾驶员的预期值、反应时间和短期记忆等特征。只有充分考虑公路使用者的行为特征,交通标志的设置才具有有效性。
本条所指的“不熟悉周围路网体系的公路使用者”并不是说公路使用者对周围环坛无所知,而是指通过地图或其他查询手段,对前往的目的地和途经路线有所了解,然后肋交通标志的指引能够顺利抵达目的地。
七、相关制作:
1、图案:
交通标志必须严格按本标准规定的图案按比例放大制作,不得任意修改图案。
2、参数:
交通标志形状、尺寸、图案、文字应符合本标准的规定。标志板的制作应符合JT/T 279的有关规定。
3、检测:
厂商生产的交通标志需经持有CMA 标志的国家计量认证单位检测。
八、作用:
(1)有利于调节交通流量、疏导交通,提高道路通行能力。
(2)预示道路状况,减少交通事故。
(3)节约能源,减少污染物。
